Строительство горно обогатительного предприятия на месторождении сурьмы в Исламском Эмирате Афганистан

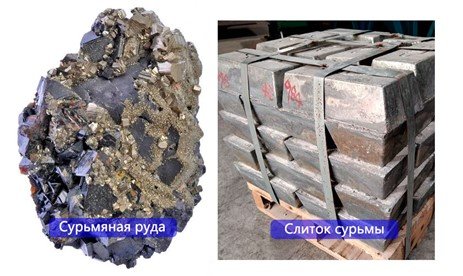

Сурьма — это серый металлический элемент с металлическим блеском. Он существует в твердой форме при комнатной температуре, обычно в виде серебристо-серой или серебристо-белой ромбовидной кристаллической структуры.
Сурьма — потенциально токсичный и канцерогенный металлоидный элемент в природе. Она существует в виде различных минералов сурьмы, и известно около 120 минералов, содержащих сурьму. Промышленное значение имеют лишь минералы, содержащие более 20% сурьмы.
Сурьма имеет большой удельный вес, но плохую электро- и теплопроводность. Температура плавления, кипения и плотность сурьмы составляют 631℃, 1587℃ и 6,68 г/см³ соответственно. Это относительно мягкий металл с твердостью около 3. Сурьма также обладает уникальными характеристиками теплового сжатия, холодного расширения и уменьшения сопротивления с повышением температуры.
Для более эффективного использования месторождения на первом этапе Группа компаний «Кабул-Москва» предлагает построить горно обогатительный завод российского производства по переработке сурьма содержащей руды..

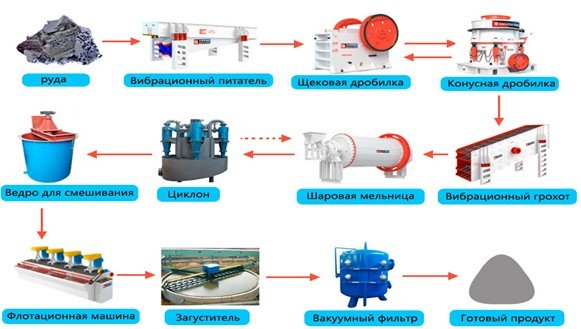

Описание процесса переработки Сурьма содержашей руды.

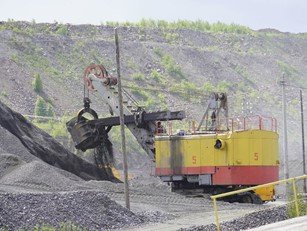

1. Процесс с добычи руды и ее доставки на рудный склад.

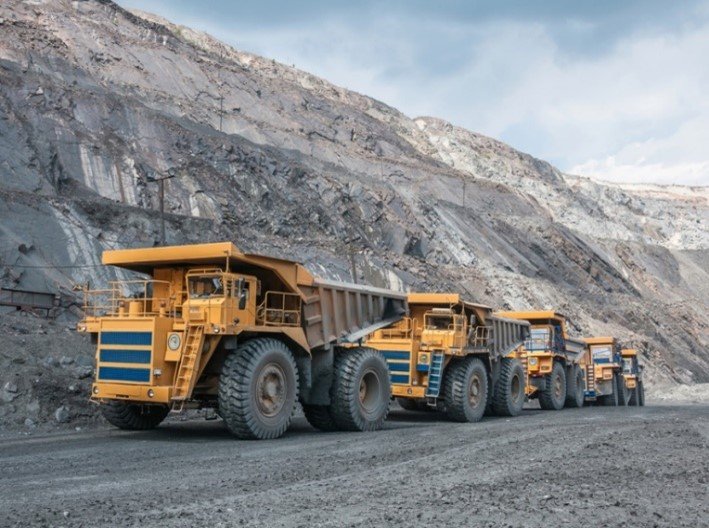

«Торговая компания Кабул-Москва, K&M» поставит горнодобывающую технику и технику для транспортировки руды до горно обогатительного завода.
2. Стадия дробления сурьмяной руды.
Питатель и две щековые дробилки используются для грубого и тонкого дробления минералов. На этом этапе в основном применяется двухступенчатый процесс дробления с замкнутым циклом. Сырая руда подается в дробилку первой стадии через питатель для крупного дробления.
Дробленые продукты направляются на круговое вибрационное сито ленточным конвейером для сортировки. Материалы над решетные являются неквалифицированными материалами и должны другим ленточным конвейером отправляется на дробилку второй стадии для дальнейшего дробления.
В процессе транспортировки будут установлены устройства для удаления железа и оборудование для обнаружения металлов, которые удаляют магнитные примеси в минералах, а под решетные материалы направляются в бункер дробленный на хранение конвейером для подготовки к последующим операциям измельчения.

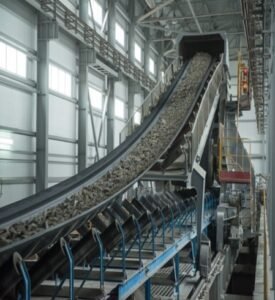

Дробленая сурьмяная руда отправляется на следующую стадию процесса через ленточный конвейер.
3. Стадия измельчения и классификация сурьмяной руды
Стадия измельчения руды также делится на две части: измельчение и классификация измельченной руды.
Основной целью является дальнейшее разделение измельченных минералов на мономеры для удовлетворения требований обогащения. В зависимости от свойств минерала различается и выбранный процесс измельчения: одностадийный и многостадийный процесс измельчения (включая доизмельчение хвостов и доизмельчение концентрата).

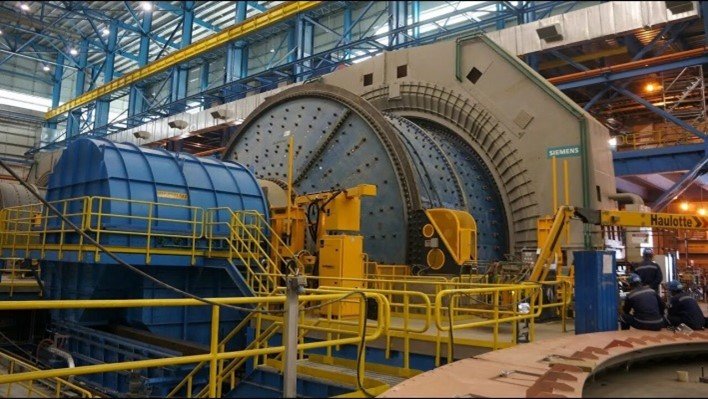

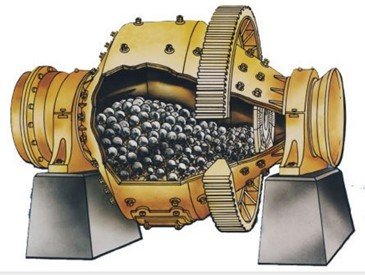

Конструкция: главным элементом шаровой мельницы является вращающийся барабан цилиндрической формы, частично заполненный твёрдыми шарами.
Шары изготавливают, как правило, из стали или чугуна. Барабан приводится во вращение электродвигателем. Внутренние стенки барабана футеруются износостойкими материалами из стали или специальной резины.
Обычно используется процесс измельчения и классификации в замкнутом цикле. Сурьмяная руда и вода отправляются в шаровую мельницу для сурьмяной руды в определенной пропорции для мокрого измельчения, а затем классифицируются спиральным классификатором. Тонкость помола составляет определенный размер ячеек. Те, которые не соответствуют требованиям, возвращаются в шаровую мельницу для повторного измельчения.
4. Стадия обогащения сурьмяной руды или стадия флотации.
Основным процессом переработки полезных ископаемых является этап флотации, на котором в основном используется флотационная машина для грубой селекции, а затем добавляются реагенты для четырех тонких селекции с целью выделения сурьмяного концентрата. Этот процесс является ключевым этапом и основным процессом в производственной линии обогащения сурьмяной руды.

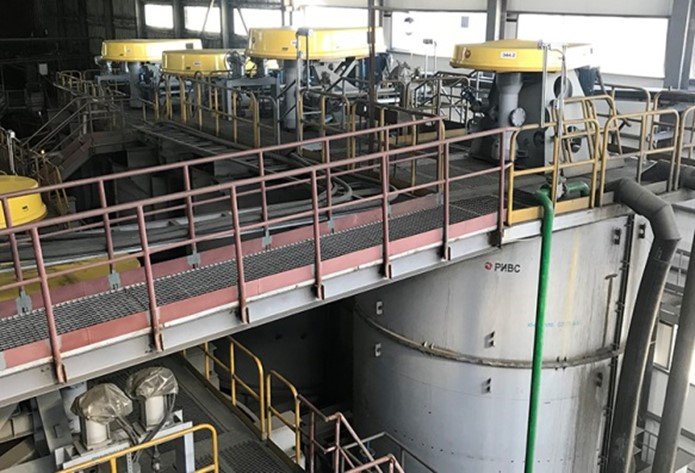

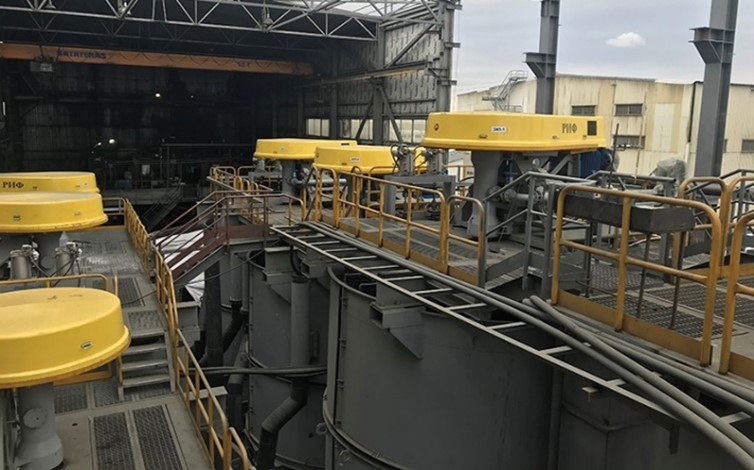

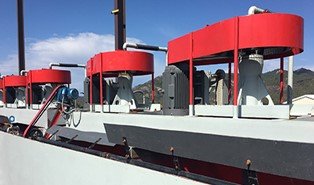

Флотационные машины это установки для разделения суспензий с помощью насыщения пульпы газовыми или масляными пузырьками
Главные элементы установки: флотационная камера, аэратор, механизм для перемешивания пульпы и пеногон.
Принцип действия основан на способности частиц прилипать к пузырькам воздуха. Чтобы обеспечить захват определенных минералов в пульпу добавляются специальные реагенты. В результате повышается эффективность и точность отделения конкретного вещества от других взвесей.

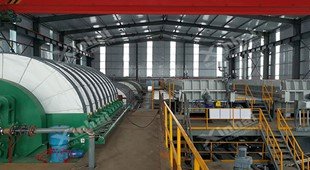

Наконец, концентрат необходимо обезводить во второй раз, что обычно выполняется концентратором. Пена Фло тируемого сурьмяного концентрата подается в концентратор шламовым насосом для первичного обезвоживания, а затем поступает в фильтр для вторичного обезвоживания.
Наконец, сурьмяный концентрат обезвоживается и отбирается.
5. Хранение и транспортировка сурьмяного концентрата.
Склад для хранения концентрата должен иметь инженерное обеспечение, исключающее засорение и потери концентрата, ухудшение его потребительских качеств.
Площадка должна иметь предварительно очищенное выровненное скальное основание, а также должна быть оснащена транспортными коммуникациями и оборудованием, обеспечивающими безопасную эксплуатацию склада в соответствии с его назначением.
Несущую способность площадки обеспечивают исходя из параметров складирования и используемого оборудования путем выемки (подсыпки) и уплотнения грунта. Для отвода грунтовых, дождевых и снеговых вод устраивают дренажные канавы.
Транспортировку концентрата осуществляют все видами транспорта.
Предложение Торговой компании «Кабул-Москва, K&M»
Компания «Кабул-Москва» готова участвовать в разработке и освоению месторождения сурьмы на территории Исламского Эмирата Афганистан.
Наша компания произведет инженерные изыскания, проектные работы, строительство производственных цехов, монтаж и пуско-наладку оборудования.
В последующем наша компания готова участвовать в подготовке создания и проектирования металлургического комбината на территории Исламском Эмирате Афганистан.
Инвестиции компании «Кабул-Москва» на первом этапе по освоению месторождения сурьмяных руд и начала строительства обогатительного комбината ориентировочно составят не менее 2 000 000 (два миллиона) долларов.
ГАРАНТИИ
Мы уверены в качестве нашей технологии и производимого нами оборудования.
Мы гарантируем надежную безаварийную работу оборудования, при соблюдении условий эксплуатации, установленных в руководстве по эксплуатации на оборудование и в эксплуатационной документации комплектующих изделий;
Мы гарантируем безвозмездное устранение отказов и неисправностей, а также замену деталей и сборочных единиц, вышедших из строя в пределах гарантийного срока или гарантийной наработки.
ПРОШУ заключить договор о предоставлении Торговой компании «Кабул-Москва, K&M» в аренду месторождения сурьмяных руд на территории Исламского Эмирата Афганистан.
Генеральный директор
«Торговая компания» (Кабул-Москва, K&M)
Г.Я.Чавуш
